VLAN配置-網絡運維


2020-05-08 17:40 作者：艾銻無限 瀏覽量：
大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享是如何在Web頁面下配置VLAN。


VLAN


背景信息



用戶通過此功能設置VLAN，并將接口加入VLAN。


操作步驟



· VLAN設置



1. 選擇“配置 > 局域網配置 > VLAN > VLAN”，進入VLAN界面。如圖1所示。

圖  VLAN界面






2. 有兩種添加VLAN的方式進行VLAN設置。分別是“單個添加”添加方式和“批量添加”添加方式。

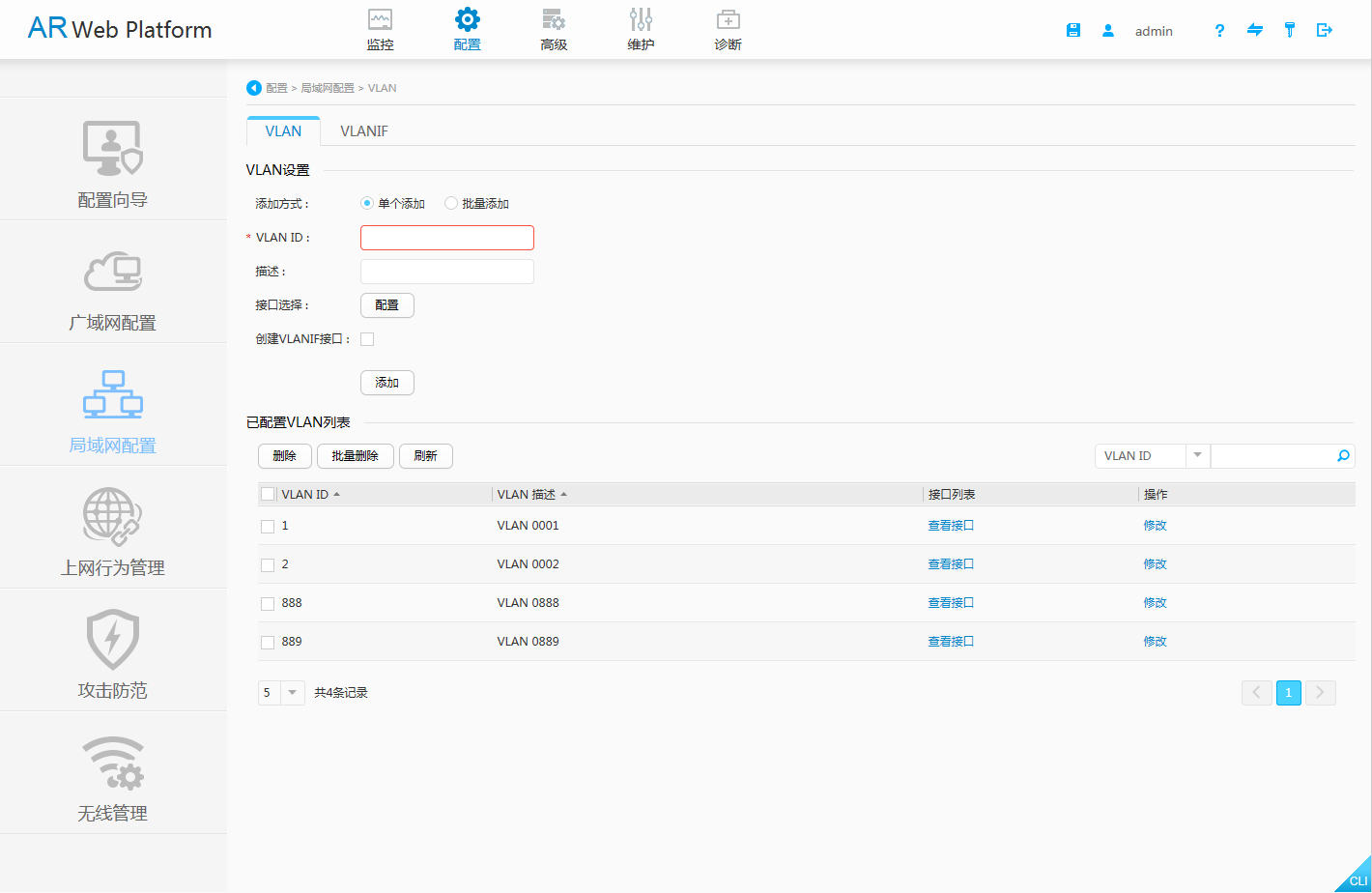

§ 若選擇“單個添加”，如圖2所示。

圖2  單個添加界面







a. 輸入“VLAN ID”。該輸入項不能為空，范圍是1～4094。

b. （可選）輸入“描述”信息。該輸入項長度范圍是1～80個字符。

c. （可選）進行“接口選擇”。

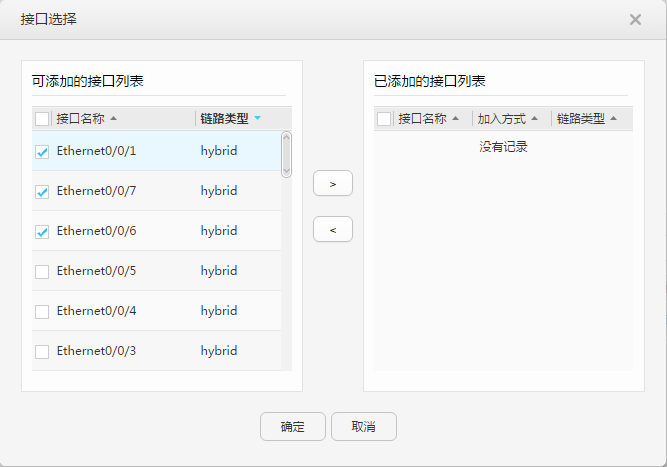

. 單擊按鈕，在“接口選擇”界面的“可添加的接口列表”中依次選中需要添加的接口，如圖3所示。


圖3  單個添加界面

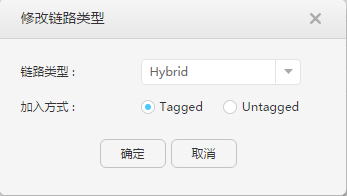

i. 單擊按鈕，添加已選擇的接口。在“修改鏈路類型”界面中，選擇“鏈路類型”和“加入方式”，如圖4所示。具體參數請參見表1。

圖4 單個添加界面



表1  修改鏈路類型說明


項目 說明
鏈路類型 接口的鏈路類型。有以下三種。
· Hybrid
· Access
· Trunk
加入方式 接口加入VLAN的方式。有以下兩種。
· Tagged
· Untagged


ii. 單擊“確認”按鈕，待添加的接口就添加到了“接口選擇”界面的“已添加的接口列表”中。


iii. （可選）在“已添加的接口列表”中選擇需要?jiǎng)h除的接口，單擊按鈕進行刪除。


a. （可選）選擇是否“創建VLANIF接口”。若選擇“創建VLANIF接口”，輸入“主IP地址/掩碼”和“描述”信息。其中“描述”的輸入項長度范圍是1～242個字符。

b. 單擊“添加”按鈕，即單個VLAN添加成功。

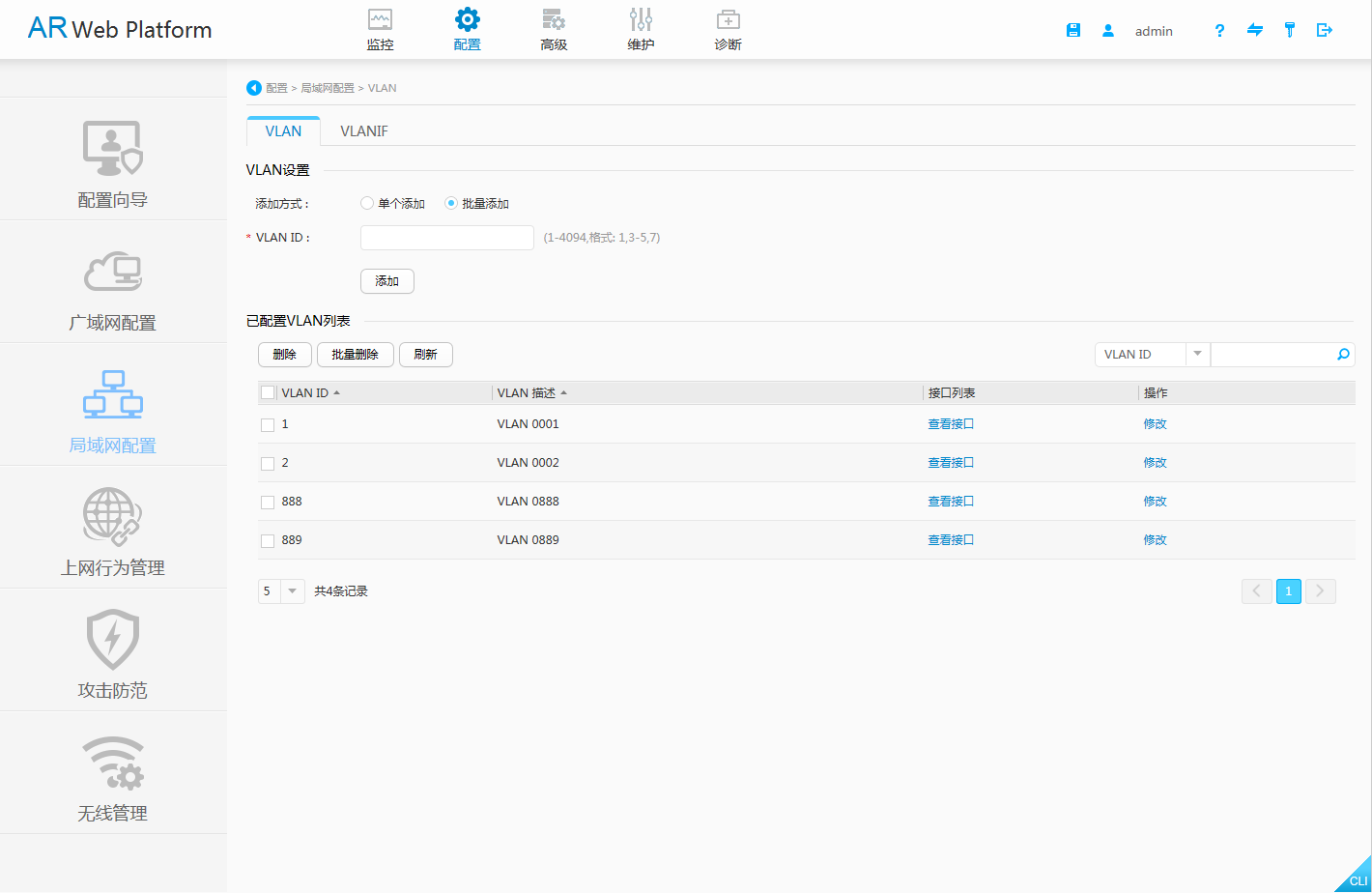

§ 若選擇“批量添加”，如圖5所示。

圖5  批量添加界面






c. 輸入“VLAN ID”。該輸入項長度范圍是1～4094個字符，格式為1,3–5,7。

d. 單擊“添加”按鈕，即批量VLAN添加成功。

· 刪除VLAN

1. 在“已配置VLAN列表”區域下，選中需要?jiǎng)h除的VLAN。

2. 單擊“刪除”按鈕或者“批量刪除”按鈕。

3. 在彈出的提示框中單擊“確定”按鈕，即刪除成功。

· 刷新VLAN

§ 在“已配置VLAN列表”區域下，單擊“刷新”按鈕，刷新VLAN列表信息。

· 搜索VLAN

0. 在“已配置VLAN列表”區域右邊的搜索框中，在“VLAN ID”、“VLAN描述”這兩個搜索條件中選擇其中一項。

1. 在搜索輸入框內輸入需要搜索的內容，單擊按鈕，列表中即可顯示此VLAN的相關內容。

· 查看VLAN中接口信息

§ 在“已配置VLAN列表”區域的“接口列表”一列中單擊“查看接口”，查看對應VLAN下的接口信息。

· 修改VLAN

0. 在“已配置VLAN列表”區域的“操作”一列中單擊“修改”。在“VLAN修改”區域修改對應的VLAN信息。可修改的內容為“描述”、“接口選擇”、“創建VLANIF接口”、“主IP地址/掩碼”和“描述”。

1. 單擊“確認”按鈕，即修改成功。
