使用Windows系統自帶客戶端軟件通過L2TP over IPSec接入總部

出差安全訪問總部?jī)?nèi)網，可與總部網關建立L2TP over IPSec隧道連接。員工通過使用PC上Windows自帶的軟件進行撥號，從而訪問總部服務器。
 說明：
本舉例中進行撥號的LAC客戶端自帶軟件，可以為PC的Windows XP、Windows 7系統或iPhone、iPad等的自帶軟件。

組網需求

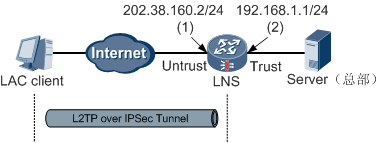

如圖10-25所示，由LAC客戶端直接向LNS發起連接請求，先進行IPSec協商建立IPSec隧道，再進行L2TP協商對身份進行認證，建立L2TP over IPSec隧道連接。LAC客戶端與LNS之間的通訊數據需要通過隧道進行傳輸，先使用L2TP封裝第二層數據，再使用IPSec對數據進行加密。
圖10-25  配置客戶端使用Windows系統自帶軟件通過L2TP over IPSec接入總部組網 配置思路

1. 完成USG的基本配置、包括接口、轉發策略、本地策略、路由的配置。
2. 在USG上完成L2TP over IPSec的配置。
3. 在出差員工的PC上使用Windows自帶軟件完成LAC Client的配置，需要注意的是LAC Client的配置參數需要與USG的參數對應。

操作步驟

1. 配置LNS的接口基本參數。
   1. 選擇“網絡 > 接口 > 接口”。
   2. 在“接口列表”中，單擊GE0/0/1對應的 。
   3. 在“修改GigabitEthernet”界面中，配置如下：
      • 安全區域：trust
      • IP地址：192.168.1.1
      • 子網掩碼：255.255.255.0
   4. 單擊“應用”。
   5. 在“接口列表”中，單擊GE0/0/2對應的 。
   6. 在“修改GigabitEthernet”界面中，配置如下：
      • 安全區域：untrust
      • IP地址：202.38.160.2
      • 子網掩碼：255.255.255.0
   7. 單擊“應用”。
2. 配置LNS的安全策略。
   1. 配置Local安全區域和Untrust安全區域之間的安全策略。
      1. 選擇“防火墻 > 安全策略 > 本地策略”。
      2. 在“本地策略”中單擊“新建”。配置如下參數：
         • 源安全區域：untrust
         • 動作：permit
      3. 單擊“應用”。
   2. 配置Trust安全區域和Untrust安全區域之間的安全策略。
      • 選擇“防火墻 > 安全策略 > 轉發策略”。
      • 在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：trust
        • 目的安全區域：untrust
        • 源地址：192.168.1.0/24
        • 動作：permit
      • 單擊“應用”。
      • 重新在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：untrust
        • 目的安全區域：trust
        • 目的地址：192.168.1.0/24
        • 動作：permit
      • 單擊“應用”。
3. 選擇“用戶 > 接入用戶 > 本地用戶”，單擊“新建”，配置L2TP用戶。
4. 配置L2TP over IPSec參數。
   1. 選擇“VPN > L2TP over IPSec > L2TP over IPSec”。
   2. 配置USG_A的IPSec策略基本信息。

由于VPN Client公網地址不固定，因此在配置USG_A的IPSec策略基本信息時，無需配置“對端地址”。預共享密鑰為abcde。

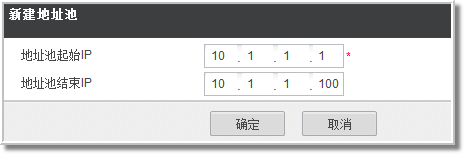

3. 按如下參數配置“撥號用戶配置”。

4. 展開“安全提議”中的“高級”，按如下參數配置IPSec協議和算法。

下圖中所使用的安全提議參數全部為缺省配置，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

5. 配置出差員工的個人PC。以下為Windows 7系統的示例。出差員工直接在個人PC上使用Windows 7系統自帶的L2TP over IPSec客戶端進行撥號。
   1. 修改Windows 7系統的注冊表項。

 說明：
在本舉例中（即L2TP over IPSec場景），無需修改個人PC注冊表項，本步驟可以直接跳過。而在單純的L2TP撥號場景下，則需要執行本步驟，修改個人PC的注冊表項。

• 在“開始 > 運行”中，輸入regedit命令，單擊“確定”，進入注冊表編輯器。
• 在“注冊表編輯器”頁面的左側導航樹中，選擇“計算機 > HKEY_LOCAL_MACHINE > SYSTEM > CurrentControlSet > Services > IPSec”。

如果在注冊表的Services路徑下找不到“IPSec”，請?jiān)谠撀窂较聠螕?ldquo;右鍵”，新建名稱為“IPSec”的文件夾。

2. 在菜單欄上選擇“編輯 > 新建 > DWORD值（32位）”。
3. 鍵入AssumeUDPEncapsulationContextOnSendRule，然后按“ENTER”，修改文件名稱。
4. 右鍵單擊AssumeUDPEncapsulationContextOnSendRule，選擇“修改”，進入修改界面。
5. 在“數值數據”框中鍵入2，表示可以與位于NAT設備后面的服務器建立安全關聯。
6. 單擊“確定”。
7. 選擇“我的電腦 > HKEY_LOCAL_MACHINE > SYSTEM > CurrentControlSet > Services > RasMan > Parameters”。
8. 在菜單欄上選擇“編輯 > 新建 > DWORD值（32位）”。
9. 鍵入ProhibitIpSec，然后按“ENTER”，修改文件名稱。
10. 右鍵單擊ProhibitIpSec，選擇“修改”，進入修改界面。
11. 在“數值數據”框中鍵入0。
12. 單擊“確定”，并退出注冊表編輯器。
13. 重新啟動該P(yáng)C，使修改生效。
2. 查看IPSec服務狀態，保證IPSec服務開啟。
   • 在“開始 > 運行”中，輸入services.msc命令，單擊“確定”，進入“服務”界面。
   • 在“名稱”一列中，查看“IPSEC Services”的狀態，確保狀態為“已啟用”。如果不為“已啟用”，請右鍵單擊“IPSEC Services”，選擇“屬性”，在“屬性”中設置“啟動類型”為自動，單擊“應用”。之后在“服務狀態”中選擇“啟動”。
   • 關閉“服務”界面。
3. 創建L2TP over IPSec連接。
   • 在“開始 > 運行”中，輸入control命令，單擊“確定”，進入控制面板。
   • 選擇“網絡和Internet > 網絡和共享中心”，在“更改網絡設置”區域框中，單擊“設置新的連接或網絡”。
   • 在“設置連接或網絡”中選擇“連接到工作區”，單擊“下一步”。
   • 在“連接到工作區”中選擇“使用我的Internet連接(VPN)(I)”。
   • 在“連接到工作區”中填寫Internet地址和目標名稱，此處設置的Internet地址為202.38.163.1，目標名稱為VPN連接，單擊“下一步”。
   • 在“連接到工作區”中填寫用戶名和密碼，此處設置的用戶名為user_ep，密碼為Password2，單擊“創建”。
   • 在“控制面板主頁”中選擇“更改適配器設置”，在名稱列表中雙擊“VPN連接”。
   • 在彈出的對話框中，輸入用戶名為user_ep，密碼Password2，與LNS端設置一致。
   • 單擊“安全”頁簽。
   • 在“安全”頁簽中，單擊“高級設置”，在彈出的“高級屬性”對話框中，選中“使用預共享的密鑰作身份驗證”，并輸入密鑰為abcde，與LNS端一致。單擊“確定”。
   • 單擊“確定”，完成設置，返回“VPN連接頁面”。單擊“連接”，發起隧道連接。

結果驗證

在USG_A上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。

策略名稱	狀態	本端地址	對端地址
policy	“IKE協商成功、IPSec協商成功”	200.1.1.1	10.3.1.2
