服務器維護CentOS7 配置網卡端口鏡像


2020-06-28 21:55 作者：admin

服務器維護CentOS7 配置網卡端口鏡像

服務器維護小知識背景

最近一直在研究旁路監測，需要設置一個源端口鏡像給兩個目的端口（分別接兩個監測設備），無奈ip-com交換機沒配置明白，研究下使用軟件實現暫時代替。

服務器維護小知識環境

發行版、內核、iptables版本信息如下
[root@ted ~]# uname -a
Linux ted 3.10.0-327.el7.x86_64 #1 SMP Thu Nov 19 22:10:57 UTC 2015 x86_64 x86_64 x86_64 GNU/Linux
[root@ted ~]# cat /etc/RedHat-release
CentOS Linux release 7.2.1511 (Core)
[root@ted ~]# rpm -qi iptables
Name        : iptables
Version     : 1.4.21
Release     : 17.el7
Architecture: x86_64

配置

部署圖大致如下

辦公網某主機IP: 192.168.118.1（演示時用的VMware的NAT模式，宿主機）
監測服務器A網卡eth0:192.168.118.134（演示時用的VMware的NAT模式，VM）
監測服務器A網卡eth1:192.168.12.13（演示時用的VMware的VMnet9，VM）
監測服務器B網卡eth0:192.168.12.12（演示時用的VMware的VMnet9，VM）
服務器維護小知識在監測服務器A上執行如下命令
查看路由設置
[root@ted ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.118.2   0.0.0.0         UG    100    0        0 eth0
192.168.12.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1
192.168.118.0   0.0.0.0         255.255.255.0   U     100    0        0 eth0
所有192.168.12.0網段的流量都走eth1網卡（此網卡與服務器B的eth0直連）
配置只需一條命令
[root@ted ~]# iptables -I PREROUTING -t mangle -i eth0 -j TEE --gateway 192.168.12.12
[root@ted ~]# iptables-save
所有eth0的進口流量包都會被復制一份發到192.168.12.12上（從路由表上看出，先走eth1網卡，再到服務器B的eth0）

使用

在服務器A上用tcpdump抓包（開兩個終端）
[root@ted ~]# tcpdump -i eth0 tcp port 80 -w A-eth0.pcap
[root@ted ~]# tcpdump -i eth0 tcp port 80 -w A-eth1.pcap
在服務器B上用tcpdump抓包
[root@min-base ~]# tcpdump -i eth0 tcp port 80 -w B-eth0.pcap

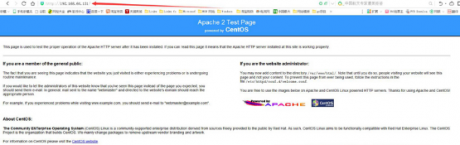

 在服務器A上開httpd服務器，用辦公網主機訪問該服務


服務器維護小知識結果

監測服務器A、B都得到了鏡像流量。
這里為了演示，使用“辦公機訪問服務器A的httpd服務”代替“辦公網鏡像流量”，實際情況應該是服務器A網卡eth0是不配置IP的。

服務器維護小知識缺點
iptables-TEE實現端口鏡像會改變?cè)碝AC、目的MAC
TODO
在服務器A上再執行一條iptables規則
[root@ted ~]# iptables -I POSTROUTING -t mangle -o eth0 -j TEE --gateway 192.168.12.12
服務器維護小知識把從eth0出去的流量包都鏡像一份發到192.168.12.12上就可以啦~~
